Problème veilleuse et lumière tableau de bord + phare de cabine avant sur agrotron

[thierry 1968]

Bonsoir

ci en alimentant directement ça fonctionne donc le problème vient au niveau de la carte donc il faut :

soit faire les tests que j'ai mentionné sur mon dernier message pour savoir ci le relais est bien alimenté , savoir ci l'interrupteur excite bien le relais

lorsque tu met les veilleuse est ce que tu entend le relais claqué

a tu un métrix ou une lampe témoin pour contrôlé

A + Thierry

[bricotf02]

Bonjour Thierry 1968,
Nn le relais ne claque pas lorsque que je mets les veilleuses ! J ai testé je n ai pas d arrivé sur la borne 1 et la masse semble être sur la borne 2.

[thierry 1968]

BONSOIR

vu le schéma la masse est bien sur la fiche 1
sur la fiche 2 c'est le pilotage du relais qui vient de l'interrupteur fil marron/vert sur la prise P5 ( pin 23 ) donc voir ci tu du 12 v

sur l'interrupteur de feux de position il y a le fil noir pour l'alimentation et le fil marron/vert qui en ressort lorsque tu a actionné les veilleuses
autrement pour essayé toujours avec le fil volant avec le relais en place (sans trop enfoncé ) faire touché les fiche 2 et 3 et normalement le relais va claqué et les veilleuses doivent fonctionné

A + Thierry

[bricotf02]

Je viens de vérifier il n y pas d alimentation sur le fil noir sur l interrupteur ! Par contre si j’en met le fil volant depuis la broche 7 qui doit être l alimentation des feux de croisement les veilleuses fonctionnent! Qu en penses tu? Merci beaucoup pour ton aide!

[thierry 1968]

donc ci tu a mis un fil volant de la fiche 7 a la fiche 2 de l'interrupteur et ci ça fonctionne donc l'interrupteur fonctionne bien

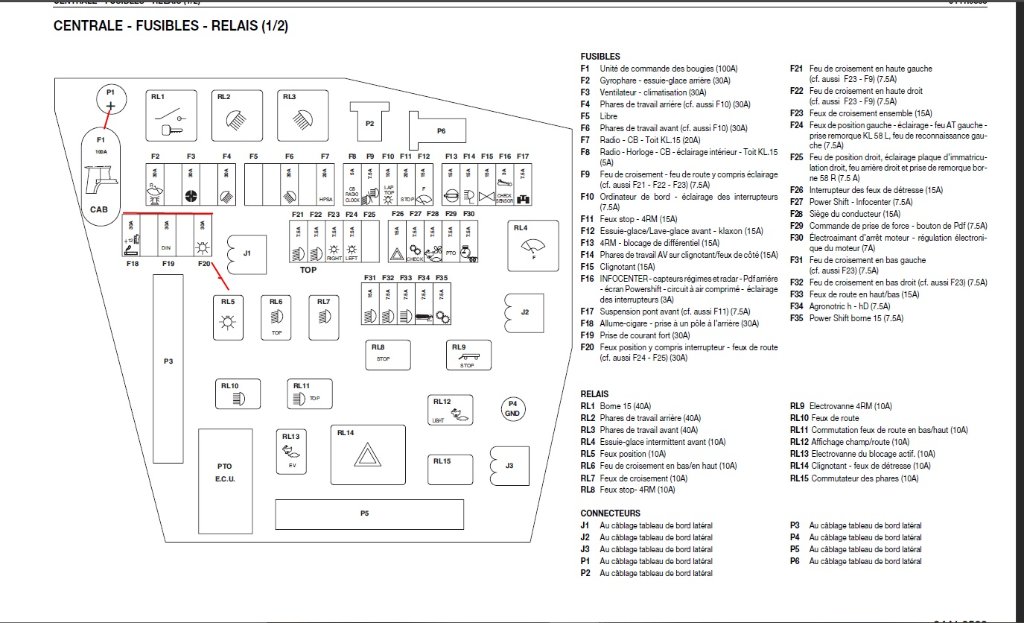

donc a tu bien vérifier le fusible 20 et est ce qu'il est bien alimenté

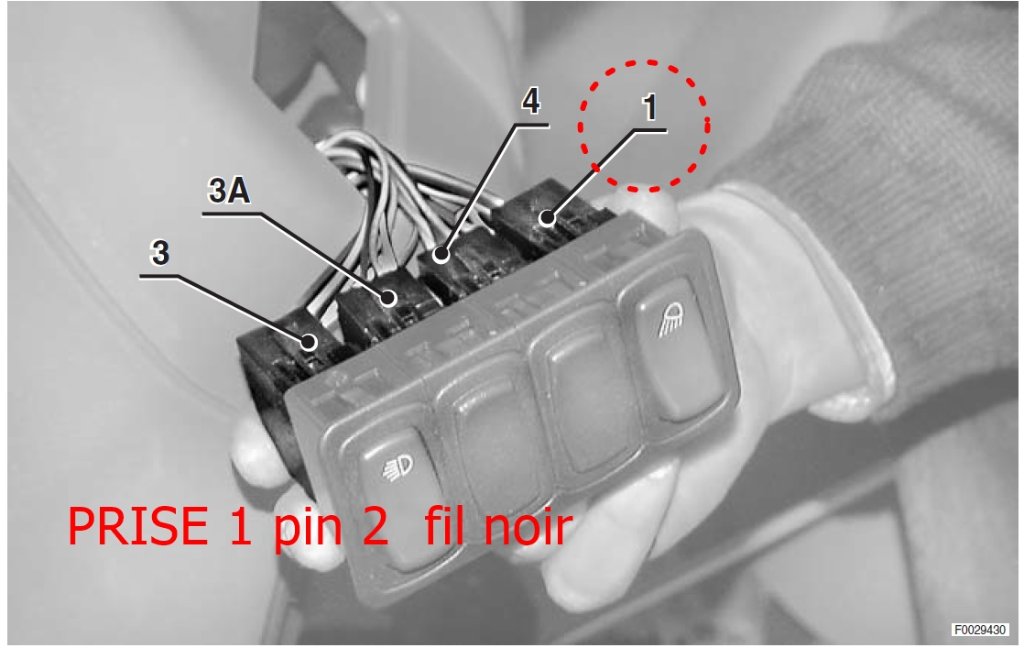

je résume le + par du fusible n°20 arrive avec un fil noir a la prise P5 (pin 13) , arrive a l'interrupteur fil noir fiche n°2 , ressort de la fiche n°4 fil marron/vert arrive a la prise P5 ( pin 23 ) et arrive a la fiche n°2 du relais

A + Thierry

[bricotf02]

donc ci tu a mis un fil volant de la fiche 7 a la fiche 2 de l'interrupteur et ci ça fonctionne donc l'interrupteur fonctionne bien
donc a tu bien vérifier le fusible 20 et est ce qu'il est bien alimenté

je résume le + par du fusible n°20 arrive avec un fil noir a la prise P5 (pin 13) , arrive a l'interrupteur fil noir fiche n°2 , ressort de la fiche n°4 fil marron/vert arrive a la prise P5 ( pin 23 ) et arrive a la fiche n°2 du relais

A + Thierry

Il faut que je vérifie mais il me semble que le fusible 20 n est pas alimenté justement..!

[thierry 1968]

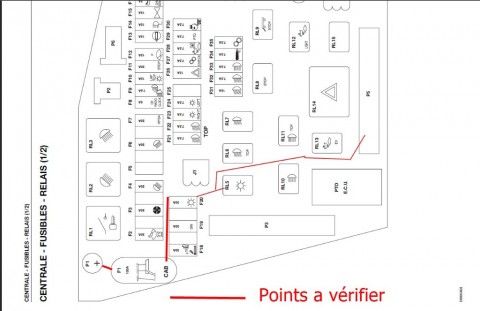

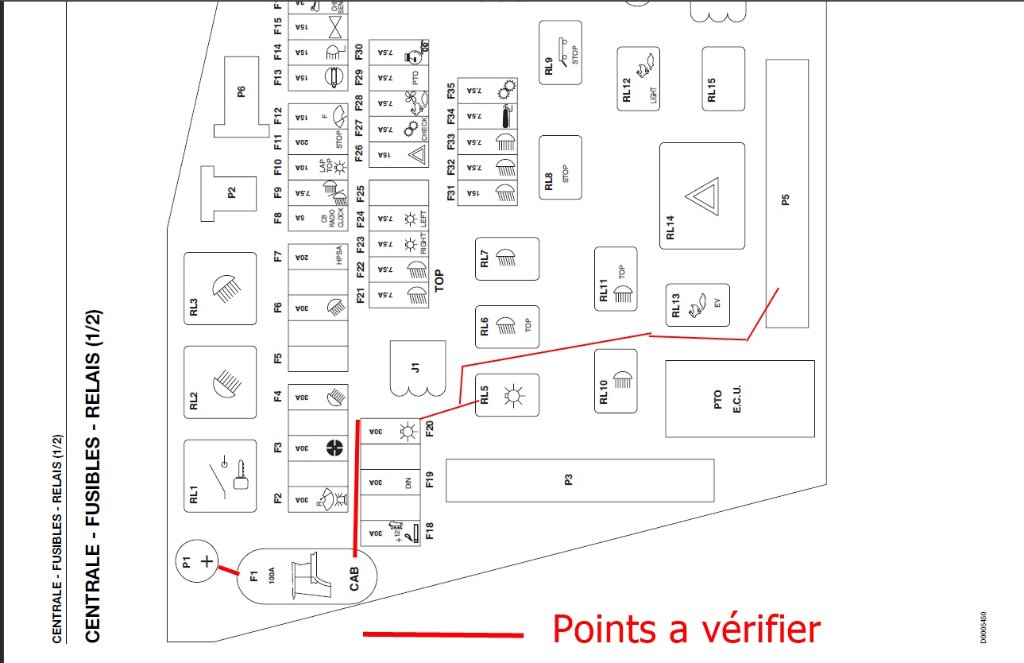

Bonjour

donc ci le fusible n° 20 n'est pas alimenté la fiche n° 3 du relais n'ais pas alimenté non plus
donc il faut voir derrière la carte et suivre les "" chemins , soudures "" il faut faire les continuités avec le métrix multimètre

ont va arrivé a trouvé le problème

A + Thierry

[bricotf02]

Ok je te remercie je vais regarder ça!

[bricotf02]

Erreur de ma part le fusible est bien alimenté par contre pas d alimentation du fil noir a l interrupteur !

[thierry 1968]

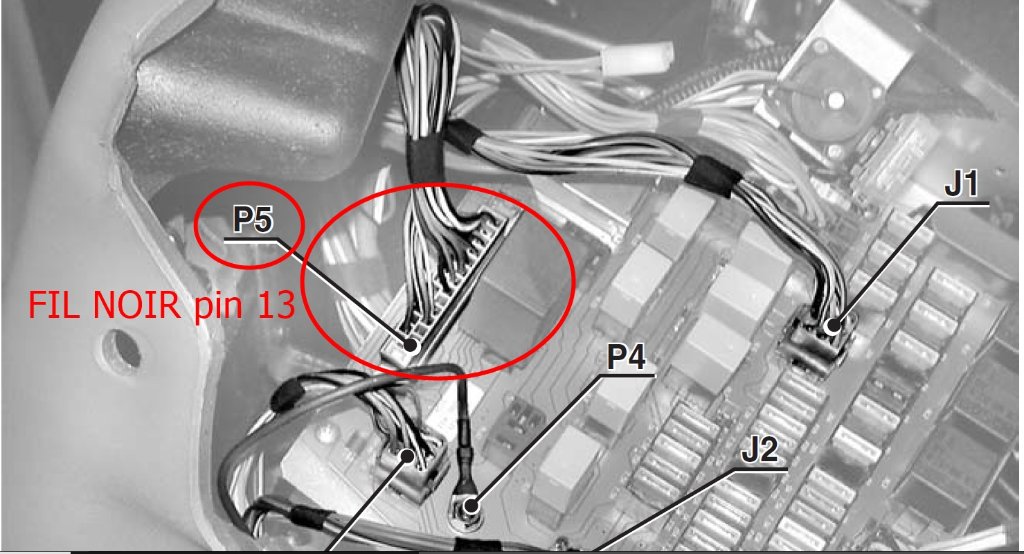

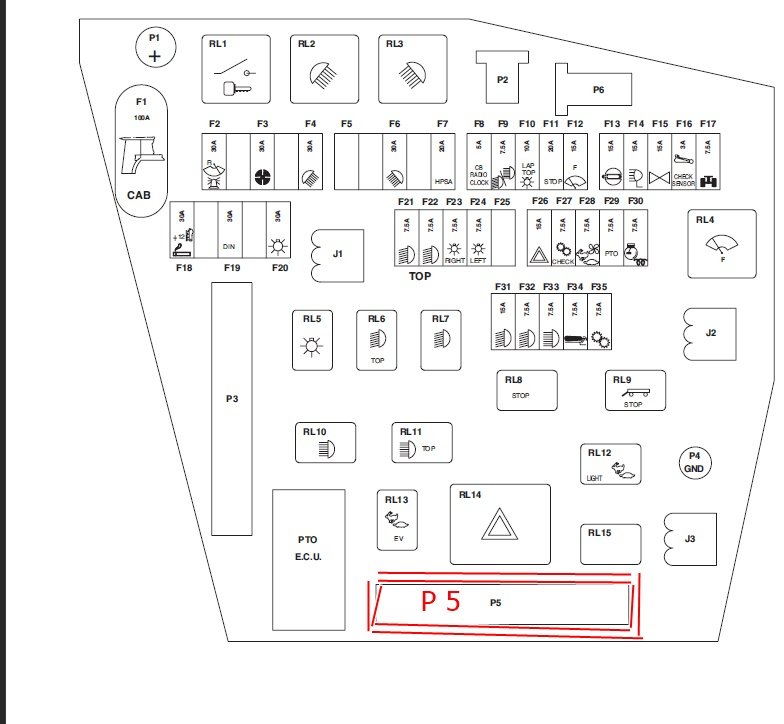

IL faut regardé ci tu a du 12 V au pin 13 a la prise P5 sur la carte

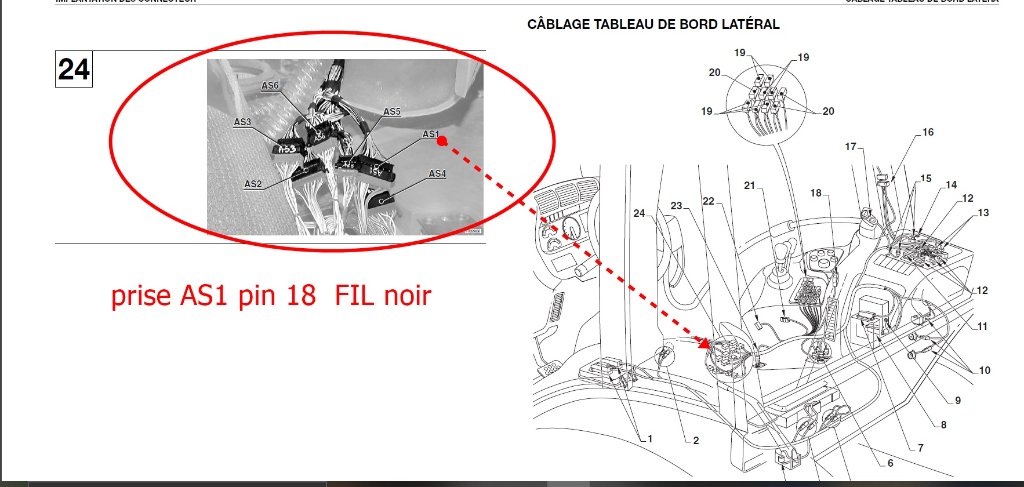

PUIS regarde le faisceau au prise et l'interrupteur

A + Thierry
